基本上,個人對於線路、零件和 MCU 程式內容,尚未進行非常深入的研究,因此整個架構都是和上文中所提到的二改作者的是一樣的。
只不過是基於 ~ 嗯 ~ 究竟可以這樣固執的使用 25x15 規格的電木板到哪一種程度上,自己也挺好奇的啦 ~ .~
一片 30x30 的 電木板 NTD 12.0,一片 25x15 的則為 NTD 10.0,所以並沒有因為用的規格比較小片,就讓整體的製作價格減少,完全就只是固執的想要這樣試試看而已。
不然的話,就照著原二創作者的電路圖,只要再把 PCB 板上零件和線路的部份搞定就好了 ~
於是在初步研究完相關的線路作用之後,就決定把它的電路拆分成三個部份:
- LCD Part:獨立出 HD44780 compatible 的 LCD 顯示模組
- MCU Part:AVR's MCU 主體部位和探針功能模組
- Power Part:以 MCP1702-5002 為主的電力供應模組
各階段成果
Model | 電路圖 | PCB 板 | 實裝 |
---|---|---|---|
Power | |||
MCU | |||
LCD | |||
Schematic PDF | PCB PDF |

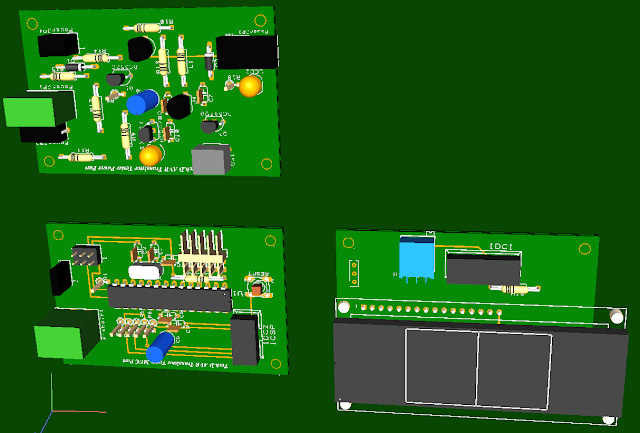

3D View |
---|
Download the project's DesignSpark file
想下載 DesignSpark 專案資料請滑鼠往此上方突進 ~
曬裝置時間 ~
組這個裝置花掉那麼多時間,只好多曬上幾張照片滿足一下 ~ .~
傳說中的經典 RPG 視角 > .?
超級賽亞人 兩層
超級賽亞人 三層肉
側目 > .|
下側 - 測試鈕 & 訊號 LED
左側 - 9V 電源輸入 & 測針接座
上側 - LCD 輸出連接埠
右側 - 5V 電源輸入 & ICSP 埠
決定使用排線的關鍵因素 * .*
LCD 逃走中 ~
紫輝艇紙盒模式
備註資訊
MCP1702-5002
這顆降壓 IC 最讓二創作者讚賞的部份應該在於它可以在極低的輸出電流狀態下保持待機狀況;僅需輸出 2.0 μA 的電流。
這可讓我想到第一個溫濕度感測器的實驗作品,它可能在幾小時不到的狀態之下(就下午把 ⋯ 電池擺進去,到晚上想到再看看的時候,就已經呈現電壓不足的狀態了 ),就把兩顆水銀電池的電給放光了。所以,之後有空,應該要把這一個待機機制和它的程式檢查邏輯給弄懂才行 ~
在電路圖或是 PCB 板電路重製的時候,最麻煩的應該就是有些零件或接頭的規格有看沒有懂,結果還是搞得自己得重新製作一份。
試著用軟體進行畫面輸出,發現儲存圖檔的部份是和自己的螢幕解析度呈正相關的,所以無論把圖檔弄成哪一種大小,基本上數值的地方都不是很容易辨識。難怪網路上大多數 Maker 都會附上 PDF 檔 ^^"
