[神器鍊成]功能不明的滅紋神器

雖然在不曉得加裝這個 滅紋神器 之後會不會讓印出來的成品的品質有更好的表現；不過，想說加裝這個外掛裝置的難度並沒有很高的情形下，決定來試看看。

這裡應該是滅紋神器的原文吧

網友解說：[轉載] "3D印表機滅紋神器" 原理

HKEPC 香港網友討論：Kossel mini 印Test Cube 個面有波浪文

零件清單

零件	數量
25x15 洞洞板 (電木板)	1
杜邦 2.54 mm 4P 母座(接頭)	3
杜邦 2.54 mm 4P 母座(接頭) (帶卡榫)	3
杜邦 2.54 mm 4P 公針座 (帶卡榫)	6
杜邦接頭-母針	24
二極體 1N5408	24
24 AWG 電線x4 (約 50 cm) ※1	3
HTS-306 六角隔離柱 ※2	3

※ 1 實際長度約為 20 cm 就夠長了，會用到 50 cm 是因為這三組電線，本來就是從步進馬達上頭這過長的線材上頭裁下來的，直接整組拿來使用，是避免線材被剪的太瑣碎。

※ 2 選用。

電路圖 & PCB 板

雖然線路圖很簡單，不過呢，因為電木板有點小，所以還是先用軟體排一下，避免明明塞不下，可是還是用了這麼小塊的 ～

電路圖	PCB 板	3D View
Schema PDF	PCB PDF

組裝

材料照片

又是看照片說故事

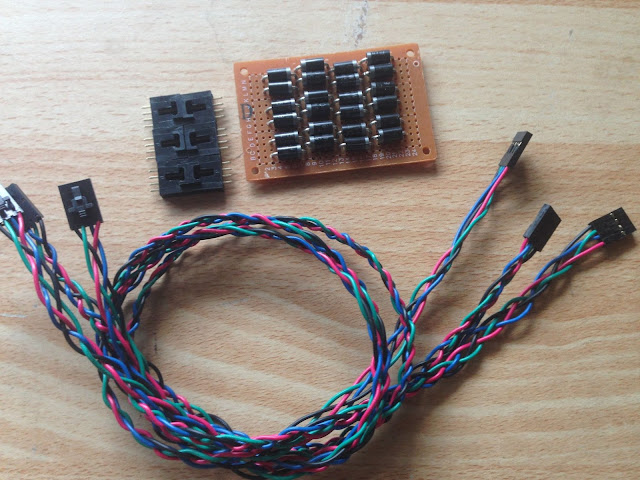

所有二極體都插到對應的位置時的電木板正面

所有二極體都插到對應的位置時的電木板背面

1. 找到對應位置的孔，用 1.5 mm 的鑽頭 把孔徑擴大，不然 二極體 1N5408 本身的線徑太粗，沒辦法穿過去。

2. 對照畫好的 PCB 板位置插好二極體，並且把各自的線腳坳到需要連結的另一根的腳位旁邊。





   完成麻花編的三組線材

3. 把所有線的兩端都用 杜邦接頭-母針 夾好。

4. 各自將三組線材依照顏色的順序將其插入 杜邦 2.54 mm 4P 母座(接頭) 上頭。
5. 將每組的四條線拿來編麻花 ～ .～
6. 最後再將線各自插入 杜邦 2.54 mm 4P 母座(接頭) (帶卡榫) 上； 必須注意各顏色的順序是否有對齊。

參考說明書的順序，為 黑、綠、藍、紅，或者反向。

四條線麻花編法 參考

完成初步作業的板子和線材。

成品正面

1. 把所有的 杜邦 2.54 mm 4P 公針座 (帶卡榫) 焊到電木板上。

2. 對照 PCB 或者 線路 Schema 的圖，將需要焊接的地方都焊一焊。





   成品背面。





   實裝照 (已經把 Auto Level 的步驟完成了，懶得為了拍照再把玻璃拿起來 ～ .～ )

3. 為了避免底部的線路去接觸到底板，有額外在電木板上打三個洞，然後用三顆 HTS-306 六角隔離柱 撐著。

4. 暫時把之後要再改裝用的風扇，先擺在上頭幫這個 滅紋神器 散熱。

後記

因為在裝之前，也沒有先印出個什麼對照組出來，所以就算現在有裝這個 滅紋神器，也暫時沒有辦法瞭解它實際的差異。等下次要洗玻璃時，再把它拔起來。

---

大約在預備買零件來玩這個裝置的時，FB 版上有網友對這個裝置的實際效用以及原理，還有眾多鄉民們的從眾心理有些想法，理論上對於該網友這麼實事求事的論點來說，我應該也是要非常支持的才對；可惜的是，我的腦袋裡就是有些不安定的因子存在啊 ～ .～

我想表達的現實上的思路卻很簡單，就是學生時期讀到的中國哲學裡頭的思辯：

• 知易行難
• 知難行易
• 知行合一

在現實生活上，這三點根本就是看狀況行使的，很難在過程裡頭偏頗地依據特定一種思維進行。

用這些行為來詮釋這樣的思維應該就很容易被理解：

• 一個已知的化學實驗，明明知道這個加那個，就會生成另外的那個，可是拿捏不好的調配比例，就是沒辦法達到最後的產物。
• 在自己寫的程式裡頭找蟲，要是找得到那隻蟲，就會用上所有已知兇殘手法殺掉它。
• 邊玩、邊實驗、邊摸索、邊學。

---

#ATOM3DP, #DeltaPrinter, #DesignSpark, #滅紋神器

---
