睡醒後，關於 USBasp 這個裝置，想到的問題是萬一重組一次還是遇到相同的狀況，豈不悽悽慘慘悽悽 ～
不然先試著用麵包板的環境，把拆下來的元件逐一換上去試看看吧！
構成 MCU 運作的主要線路上的 電阻、電容和石英震盪器 實在不想認為它們可能會出問題，所以還是先把問題重心擺到了和 USB 接頭上的 pin 腳，有主要連結關係的那幾顆元件上面好了。
相關的電阻試過後，都沒遇到上問題，只好把希望放在那個連到電表上，我也還不懂那數值的意義的 3.6V 稽納二極體 (Zener diode)(PS 1) 上頭；結果試了第一根時，就重新遇上了 'unknown device' 了，為了確認是不是真的它被我燒壞掉了，換上本來在麵包板上面那根，還有另一根還沒有試的，還試上個兩三遍才高興(完全是強迫症發作)！
結果，問題是出在這一根，一開始沒多久就被我焊上去的 稽納二極體 二極體上面啊！！！！運氣不錯啦，終於找到是真的有壞掉的東西，只可惜沒搞懂是在什麼樣的狀態之下弄壞它的，要是知道了，之後可以避免掉這樣的問題點啊！
於是，又重新搞一次，擔心會不會都裝好後又不曉得哪裡出事，本回合分兩次進行：
先完成主體功能
確定系統能正常辨識到這個裝置了
- 再完成 ICSP 輸出線路；順便把焊接面用玩壞掉的那塊電木板隔起來
整個都完成後，拿來用 Arduino IDE 進行程式上傳，完全沒問題囉，而且不需要像 Arduino DIY 初代板那樣接上 USB2TTL 線之後，還要看準時機按下 Reset 才能上傳的問題。 ^.^~
(第一次注意到這顆綠燈亮起來 & PS 2)
順便記錄一下在 Fritzing 搞很久，可是卻只是拿來邊看線路圖邊焊元件的 ‧‧‧
麵包板畫面(PS 3)

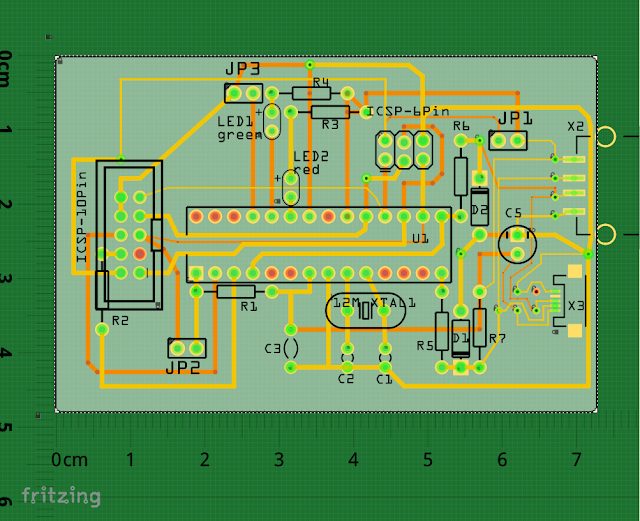

PCB 畫面(PS 4)
電路圖的部份，基本上和 原著 是一樣的，差別就只是多弄另一個 ICSP 6 pin 和 USB 座而已。略 ～
備註資訊
PS 1：我理解 二極體 & 稽納二極體 的特性和簡單的電表測試，記得在量的時候，正反接的值和另一根是類似的啊！ =..=|||
PS 2：在裝好和測試的時候，覺得這樣光用焊接的線路撐住 USB 座和線路插拔時的力道，支稱力好像還是不太夠，況且這些洞洞板的銅箔的黏著度，真不是普通的爛的，只好追加本來不太想用的熱融膠了。
PS 3：很久沒開起來玩了 ‧‧‧
只是拿來參考相對位置而已，況且裡頭有些元件的長寬沒辦法依預期實裝狀態擺放，又不太想 自己的元件自己畫啊，這樣工程太浩大了；好像得找其它軟體試看看了 =..=
PS 4 : 還沒敗 ～～ ～
為了能讓元件在洞洞板之間的相對位置距離能夠準位，還是得動用量尺的。
這個軟體其實在 PCB 畫面是有提供鏡射功能的 View from Above，不過好像還不太習慣看著實際上位置才是正確的這個畫面啊！ =..=|||
PS 5 : 為了它多搞了一天，紀念一下！只好把它搞得像 騙人布大神 那樣子的情境了 :P
